Ausgang

Der "Starte jedes Mal"-Block bietet die Möglichkeit ein Programm ablaufen zulassen, wenn eine Bedingung erfüllt ist. Er funktioniert also ähnlich wie eine Fallunterscheidung, wird aber nicht nur einmal durchlaufen, sondern jedes Mal, wenn die Bedingung erfüllt ist, während des gesamten Ablauf des Programms. Der "Starte jedes Mal"-Block:

ist eine Abkürzung für folgendes Konstrukt:

Man kann in den "Starte jedes Mal"-Block der Kategorie Ausgänge alle Bedingungen aus ebendieser Kategorie einsetzen.

Hinweis: Der Programmabschnitt innerhalb des "Starte jedes Mal"-Block sollte kurz gehalten werden und keine blockierenden Aufrufe oder Endlosschleifen enthalten, sodass dieser Teil des Programms schnell abgearbeitet werden kann.

LEDs (Licht emittierende Dioden) sind kleine Leuchtmittel, die in einer Vielzahl von Geräten zum Einsatz kommen.

Mit den Blöcken "setze LED [] []" und "setze LED [] Helligkeit ..." kann man die LED an- und ausstellen beziehungsweise ihre Helligkeit auf einen bestimmten Wert (von 0 bis 512) setzen.

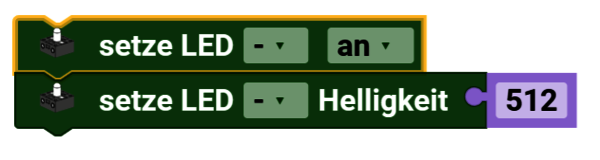

Im Beispiel wird die LED eingeschaltet und ihre Helligkeit auf den maximal möglichen Wert eingestellt. Dies ermöglicht es, die LED in ihrem hellsten Zustand zu betreiben.

Mit dem Block "hole LED [] Helligkeit" lässt sich die Helligkeit einer LED abrufen und als Wert weiterverarbeiten.

Im Beispiel wird die aktuelle Helligkeit der LED abgefragt und in einer Variable Helligkeit gespeichert:

Mit den Blöcken "ist LED [] []" und "ist LED [] Helligkeit [] ..." kann man die Aktivität beziehungsweise die Helligkeit einer LED als Bedingung nutzen.

Im Beispiel wir die Helligkeit der LED auf 512 gesetzt, sofern sie nicht schon diese Helligkeit hat.

Das Symbol auf den Motorblöcken steht stellvertretend für alle Motoren, die nicht Encoder- oder Servomotoren sind.

Mit dem Block "setze Motor [] Geschwindigkeit …" kann man die Geschwindigkeit eines Motors auf einen bestimmten Wert (von 0 bis 512) setzen.

Mit dem Block "hole Motor [] Geschwindigkeit" lässt sich die Geschwindigkeit eines Motors abrufen und als Wert weiterverarbeiten.

Mit den Blöcken "läuft Motor []" und "ist Motor [] Geschwindigkeit …" kann man die Aktivität beziehungsweise die Geschwindigkeit eines Motors als Bedingung nutzen.

Mit dem Block "stoppe Motor []" ist es möglich einen Motor zu stoppen.

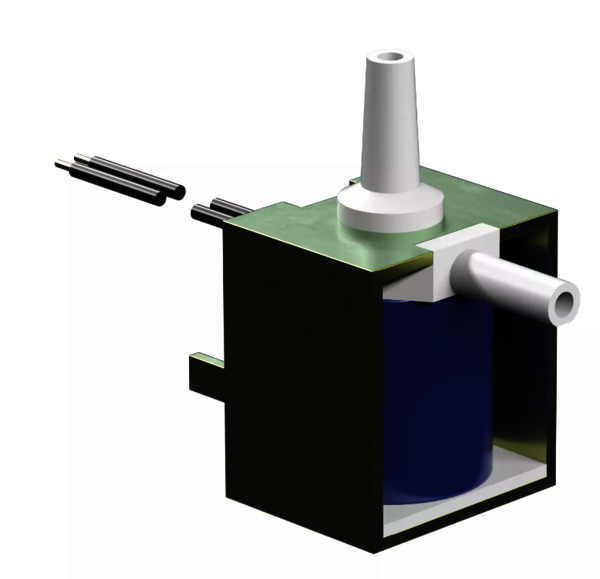

Ein Magnetventil ist wie ein elektrisch gesteuerter Wasserhahn. Statt ihn von Hand aufzudrehen oder zuzumachen, benutzt man Strom. Wenn Strom durch das Ventil fließt, aktiviert sich ein Magnet, der das Ventil öffnet oder schließt. So kann man den Fluss von Flüssigkeiten oder Gasen kontrollieren, ohne direkt am Ventil zu sein. Das ist praktisch für Systeme, die automatisch laufen sollen.

Mit dem Block "setze Magnetventil [] []" kann man das Magnetventil ein- oder ausschalten.

Dieser Block ermöglicht das Ein- oder Ausschalten des Magnetventils. Durch Auswahl im Dropdown-Menü kann das Magnetventil entweder aktiviert (an) oder deaktiviert (aus) werden.

Mit dem Block "ist Magnetventil [] []" kann man die Aktivität eines Magnetventils als Bedingung nutzen.

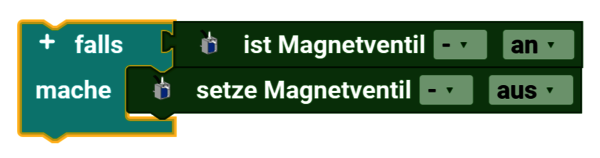

In dem Beispiel wird geprüft, ob das Magnetventil eingeschaltet ist, und wenn ja, wird das Magnetventil ausgeschaltet.

Ein Kompressor ist ein Gerät, das dazu dient, Luft oder ein anderes Gas zu komprimieren und so den Druck zu erhöhen. Kompressoren werden zum Beispiel Aufpumpen von Reifen verwendet.

Mit dem Block "setze Kompressor [] []" kann man den Kompressor ein- oder ausschalten.

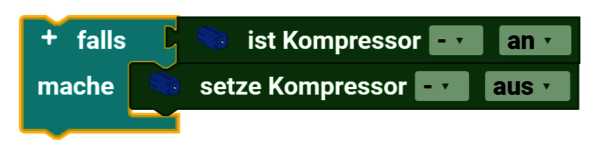

Mit dem Block "ist Kompressor [] []" kann man die Aktivität eines Kompressors als Bedingung nutzen.
